Transformator TRP AWT150 – do systemów alarmowych i automatyki

Transformator AWT150 (v. 1.3) to niezawodne urządzenie zasilające o mocy 40 VA, dedykowane do systemów alarmowych, automatyki oraz instalacji wymagających stabilnego napięcia 16 V lub 18 V AC. Wykonany z wytrzymałego tworzywa PC/ABS w klasie UL 94 V-0, z wbudowanymi zabezpieczeniami SCP, OLP i OHP, zapewnia bezpieczne i bezawaryjne działanie. Przystosowany jest do montażu na płaskiej powierzchni lub na szynie DIN (z uchwytem DIN1) oraz dedykowany do obudów SATEL: OPU3-P, OPU4-P i OPU4-PW.

Cechy transformatora Pulsar

Moc nominalna: 40 VA
Napięcie wyjściowe: 16 V AC (2.2 A) lub 18 V AC (2 A)
Wejście zasilania: 230 V AC, 50 Hz
Wbudowane zabezpieczenia: SCP (zwarciowe), OLP (przeciążeniowe), OHP (termiczne 130°C)
Obudowa z tworzywa PC/ABS w klasie UL 94 V-0, IP30
Montaż na płaskim podłożu (4 wkręty) lub na szynie DIN (z uchwytem DIN1)
Dedykowany do obudów SATEL OPU3-P, OPU4-P i OPU4-PW

Specyfikacja techniczna AWT150

Model: AWT150 (v. 1.3) – TRP 40VA/16V/18V
Zasilanie: 230 V AC (-15% ÷ +10%), 50 Hz
Moc nominalna: 40 VA
Napięcie wyjściowe:
16 V AC / 2.2 A
18 V AC / 2 A
Zabezpieczenia:
Termiczne: 130°C (niepowracalne)
Przeciwzwarciowe: bezpiecznik topikowy (0.315 A)
Przeciążeniowe: bezpiecznik topikowy
Obudowa: PC/ABS, klasa UL 94 V-0, IP30
Wymiary: 72 × 124 × 70 mm (+/- 2 mm)
Waga netto/brutto: 1.12 kg / 1.17 kg
Warunki pracy:
Klasa środowiskowa: II
Temperatura: -10°C do +40°C
Ta: 40B
Instalacja:
Montaż na płaskim podłożu (4 wkręty)
Montaż na szynie DIN – wymagany uchwyt DIN1
Dedykowany do obudów SATEL: OPU3-P, OPU4-P, OPU4-PW
Dodatkowe informacje:

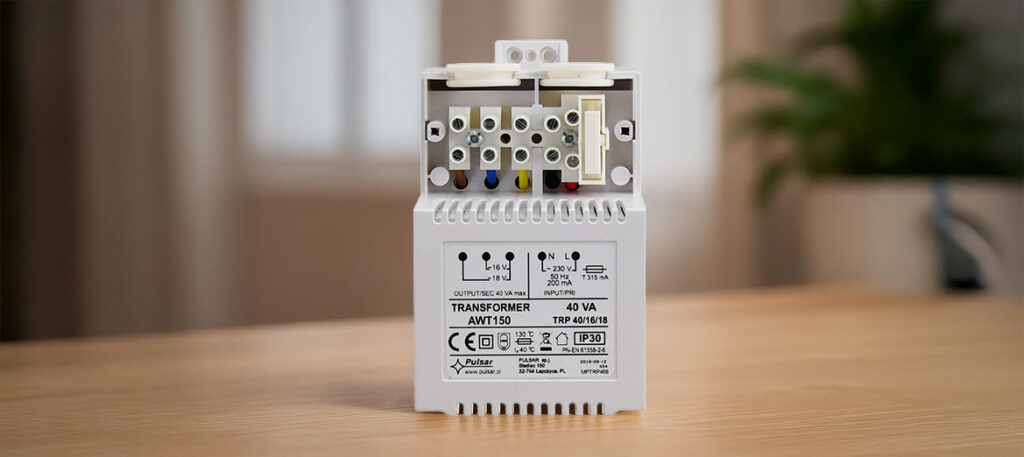

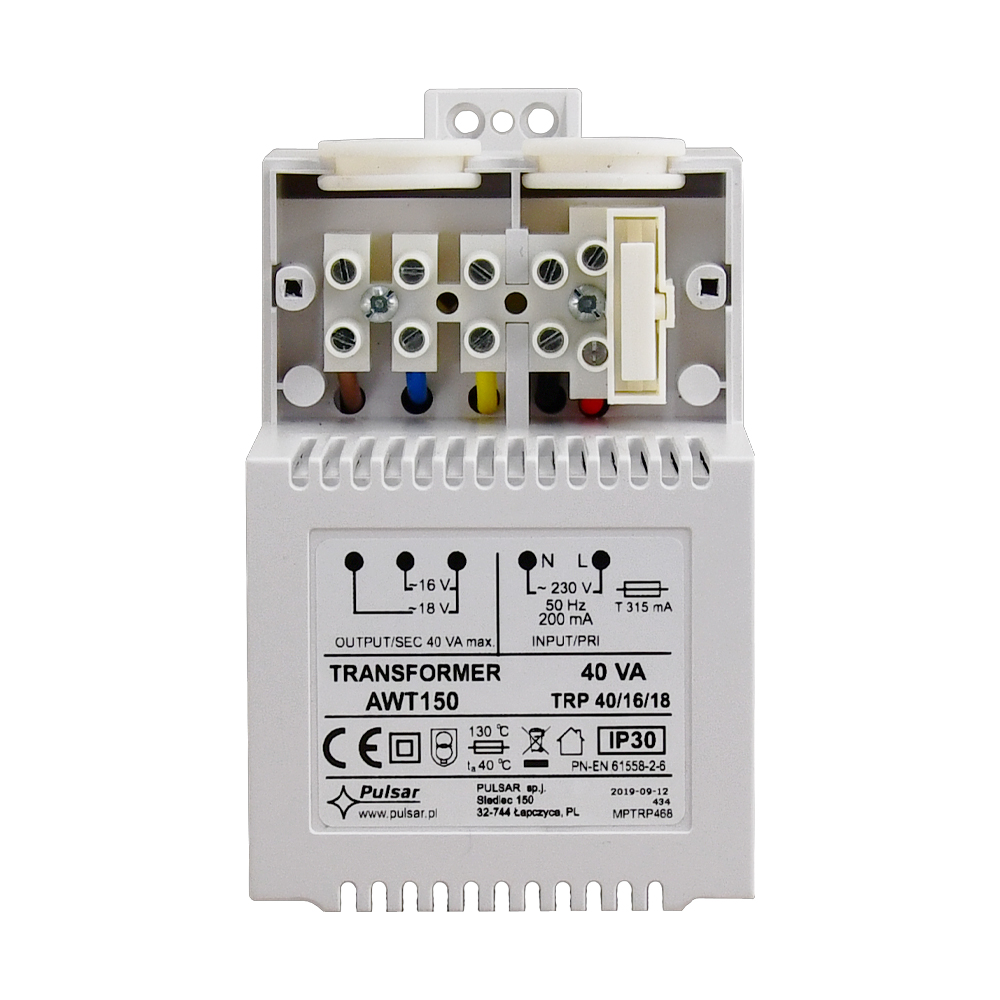

Wyprowadzenia na złączach AWG 24-12 (2.5 mm²)
W zestawie: zestaw montażowy (blachowkręty 2,9 × 9,5 mm – 4 szt., zaślepki)
Deklaracje i certyfikaty: CE
